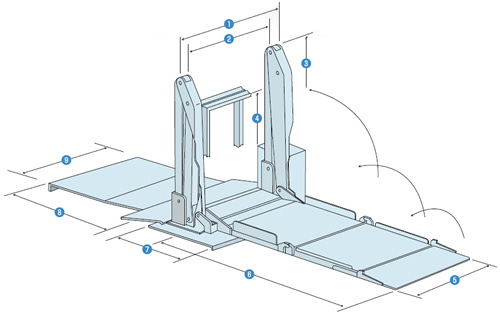

ライラックの各部寸法図

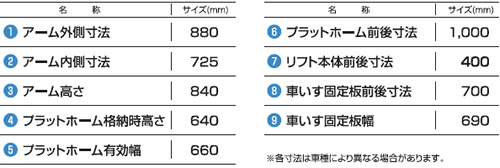

ライラックの各部寸法は以下の通りとなります。
詳細事項
| A. | ⑧ ⑨ の固定板の寸法は車輌によって多少変ります。 |
|---|---|
| B. | ⑤ がプラットホームの最小幅になります。 車輌にもよりますが プラス100㍉ 程度まで拡大可能となっています。 |
| C. | ⑥ についても拡大可能です。 |
| D. | 上記 B ・C は別途費用が掛かりますのでお問い合せ下さい。 |
| E. | 上記以外の 「2列目固定仕様」 につきましてもお気軽にご相談下さい。 |
各部寸法図のPDFファイル
画像↓を右クリックしてリンク先を保存して下さい。
